1)從底橫梁界面可以分析，底橫梁兩條搭接焊縫檔距為220-252mm底部銅墊板梁滿足以上工件的焊縫焊接需求。 ?底橫梁為4.0mm的CORTEN鋼，波紋板為1.0mm的MGSS或者1.6mm的CORTEN鋼，搭接方式為底橫梁在上，波紋板在下。底橫梁主要為歐米伽梁，分為帶蓋板與不帶蓋板兩種，數量為2/4/6三種。 ?后端板為3.0mm的CORTEN鋼，與波紋板搭接方式為后端板在上，波紋板在下。 ? 所有裝配圖紙見附件1：《底橫梁與波紋板裝配圖》?？珊附雍缚p長度不低于2500mm。

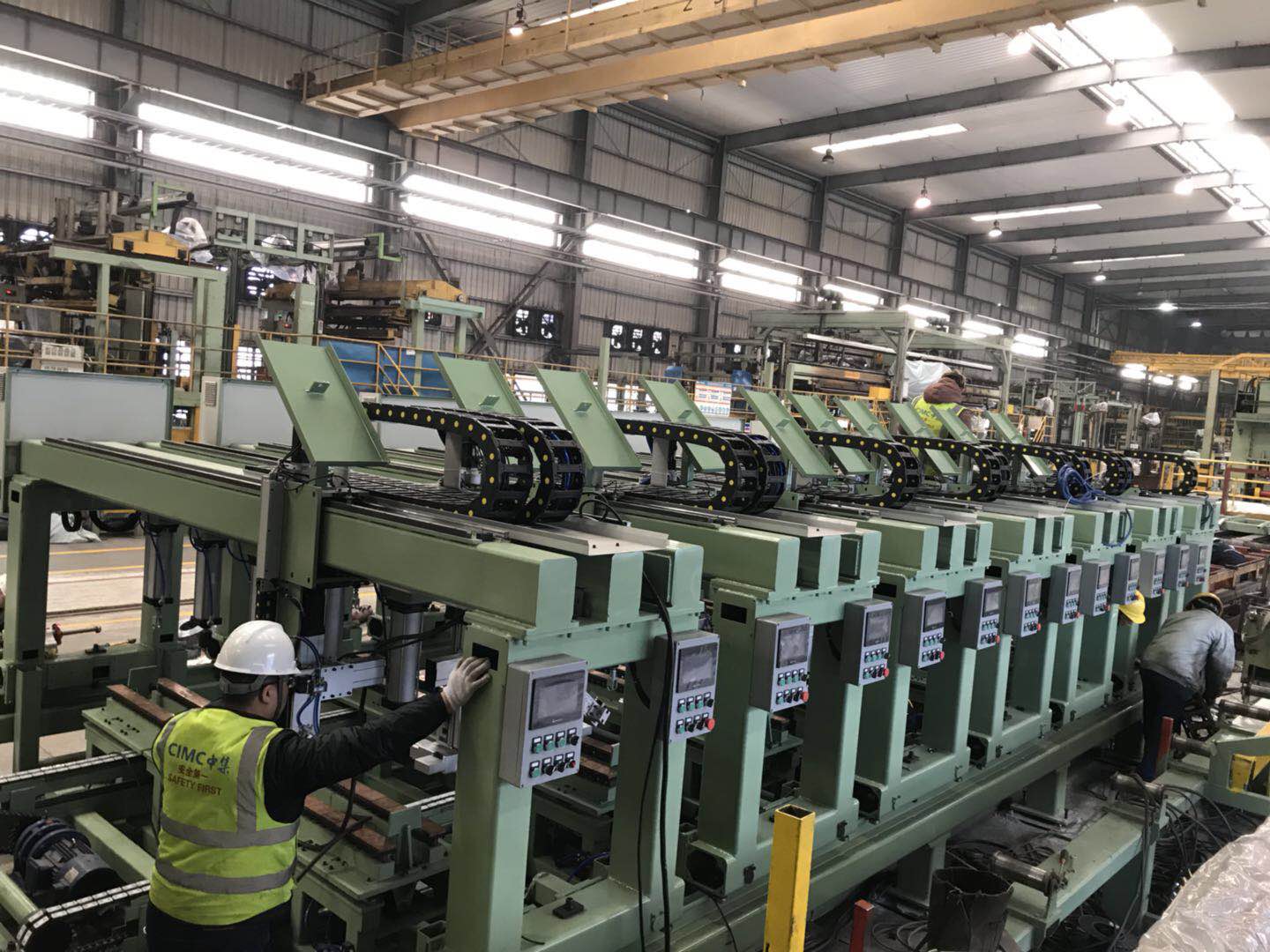

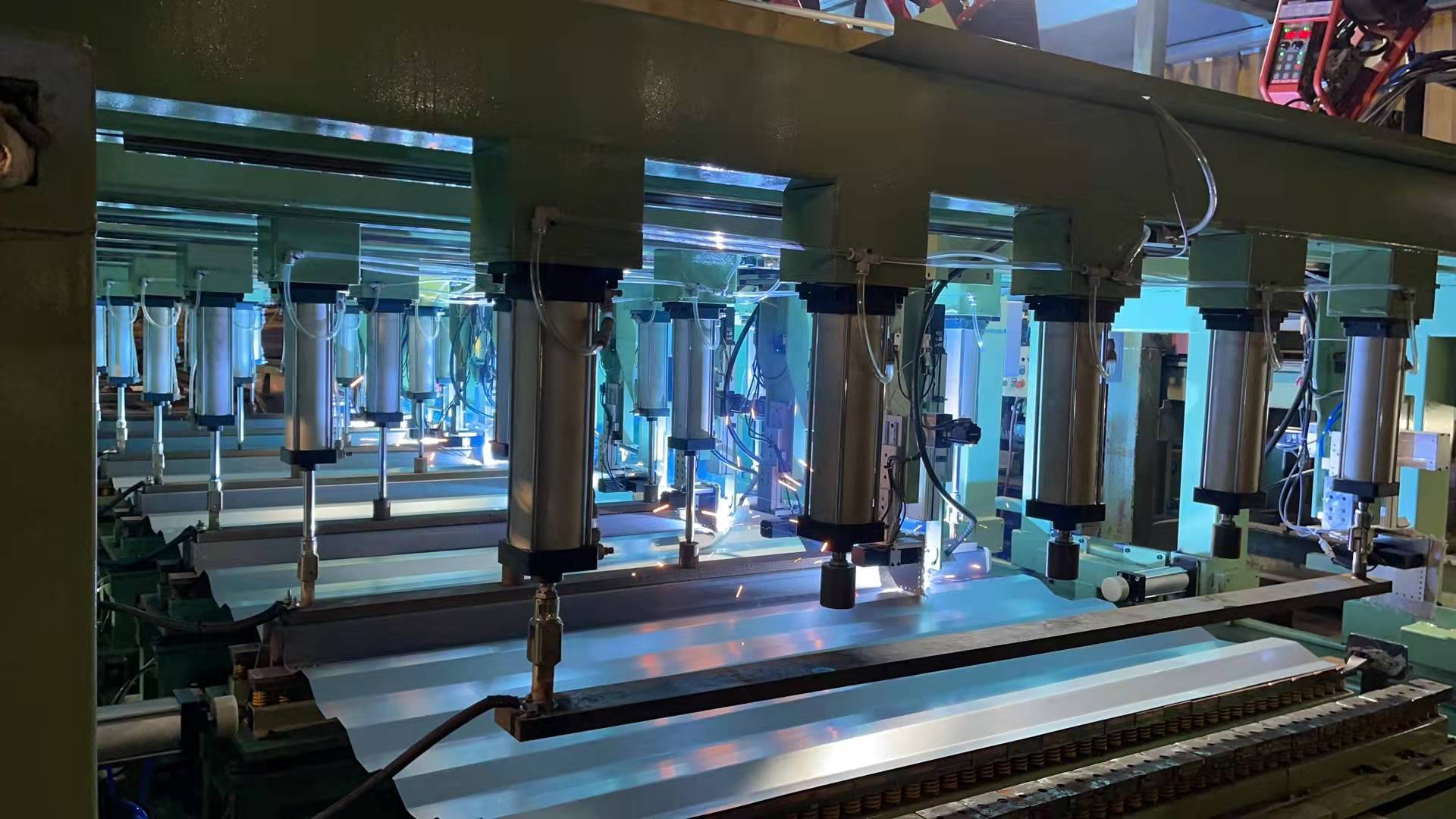

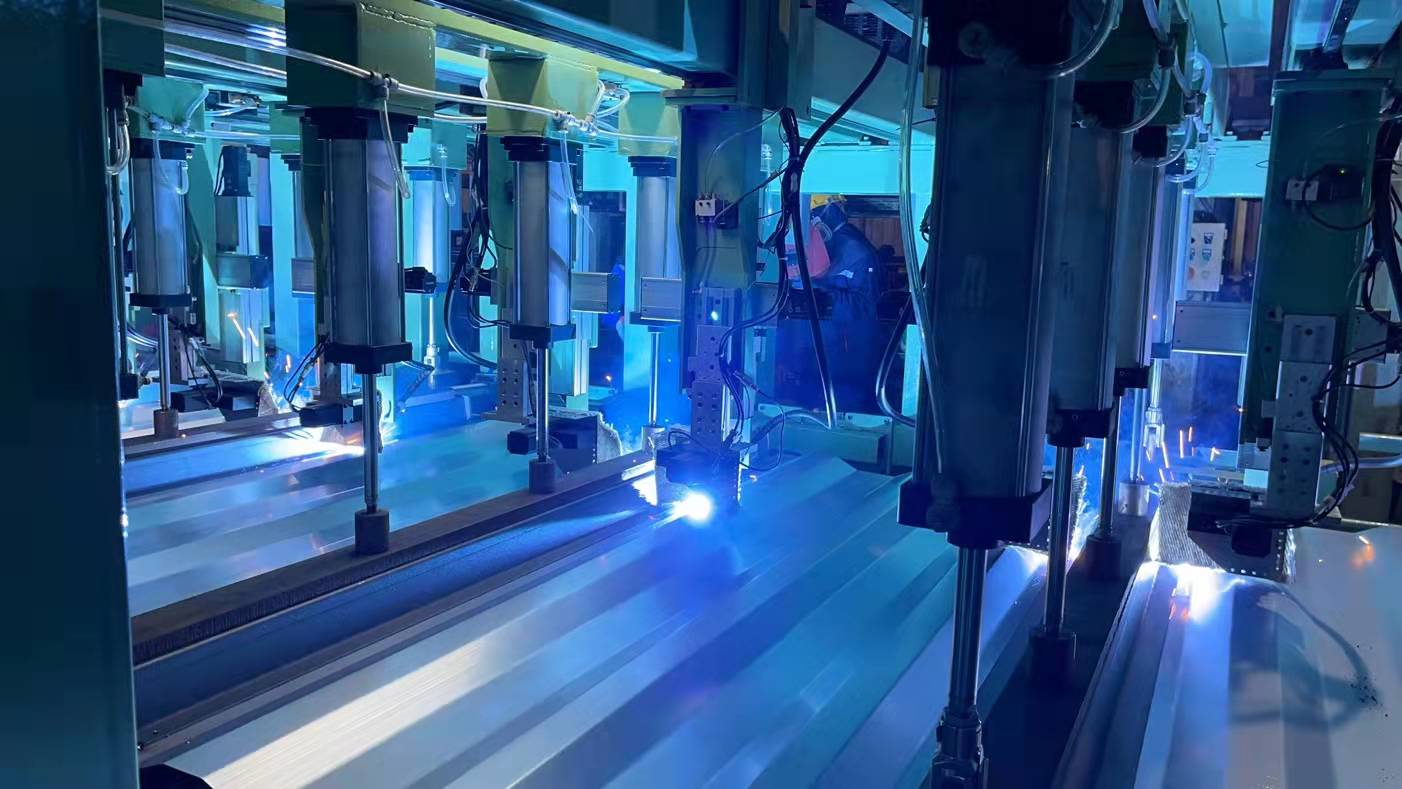

本套冷箱底橫梁與波紋板搭接自動焊主要由：龍門自動焊及連接臂、銅墊板底橫梁、焊接小車、激光跟蹤焊接系統、底部行走支架、龍門行走導軌、舉升式鏈板輸送機、電氣控制系統、安全防護系統等組成。

焊接工況 1 焊縫位置偏差 允許≦25mm 2 焊縫間隙 無 壓緊貼實 3 焊絲直徑 φ1.0 4 保護氣體 氬氣 機器人焊接效率表 焊接 每道焊縫長度 ≤2500mm 焊接時間 2-2.5分鐘 根據實際情況定 輸送 舉升時間 3-5秒 輸送時間 25-30秒 雙側對中定位夾緊時間 3-5秒 總生產節拍/件 3-3.5分鐘
